品牌:晶创和立
型号:RE200B
起订:100只
供应:20000000只
产品认证： | ROHS |
|---|---|
防护等级： | 高级 |
输出信号： | 开关型 |
制作工艺： | 陶瓷 |
品牌： | 晶创和立 |
型号： | RE200B |
本公司供应光电传感器晶创和立RE200B晶创和立 RE200B 可重复 低 高 开关型，质量保证，欢迎咨询洽谈。热释电红外传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。品种全、型号多，可供选择的余地大。应用于人体感应开关、报警器等自动开关领域。
名称：热释电红外传感器RE200B ，
热释电红外线感测器是利用温度变化的特征来探测红外线的辐射，采用双灵敏元互补的方法抑制温度变化产生的干扰，提高了感测器的工作稳定性。产品应用广泛，例如，保险装置，防盗报警器，感应门，自动灯具，智慧玩具等。
双元热释电红外传感器RE200B
型号：RE200B

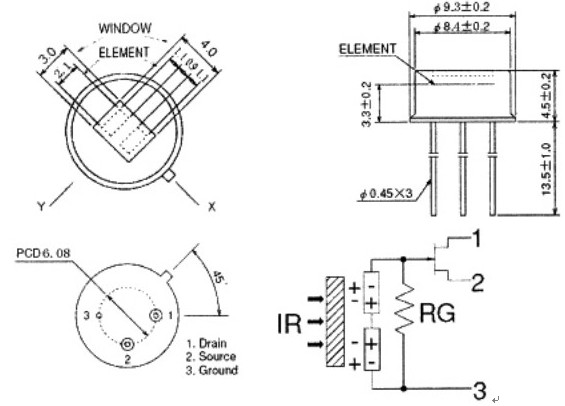

规格： 8.3*4.2mm
灵敏元面积：2.0×1.0mm
基片材料;硅 ,Cut on WL 5.0±0.5μm
基片厚度:0.5mm
接收波长:6~14μm
平均透过率≥75%
输出信号≥2.5V ;(Vp-p)(25℃)(420k黑体1Hz调制频率0.3-3.0Hz 带宽72.5db增益)
噪声≤200mV ;(mVp-p) (25℃)(Tested in 30 sec,0.3~3.0Hz,72.5db)
平衡度≤20%, (420k,1Hz,0.3~3.0Hz,72.5db)
工作电压:2.2-15V
工作电流:8.5-24μA ,(VD=10V,Rs=47kΩ,25℃)
源极电压:0.4-1.1V ,(VD=10V,Rs=47kΩ,25℃)
工作温度:-20℃- +60℃
保存温度:-30℃- +80℃

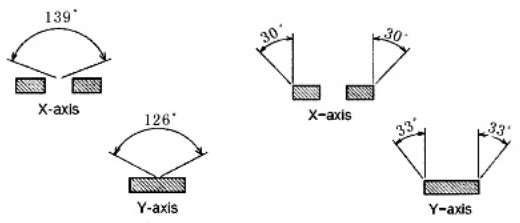

视场:139°×126°
说明:该传感器采用热释电材料极化随温度变化的特性探测红外辐射，采用双灵敏元互补方法抑制温度变化产生的干扰，提高了传感器的工作稳定性。
使用:
1、上述特性指标是在源极电阻R2=47KΩ条件下测定的，用户使用传感器时，可根据自己的需要调整R2的大小。
2、注意灵敏元的位置及视场大小，以便得到最佳光学设计。
3、所有电压信号的测量都是采用峰一峰值定标。平衡度B中的EA和EB分别表示两个灵敏元的电压输出信号的峰一峰值。
4、使用传感时，管脚的弯曲或焊接部位应离开管脚基部4mm以上。
5、使用传感器前，应先参考说明书，尤其要防止接错管脚
