宁波通品通信为适应中国电信、中国移动、中国联通、广电网络三网融合、FTTx的推广，通品通信推出从（OLT）局端一直到用户桌面的FTTH、FTTX光配线网络解决方案。产品主要包括MODF光纤总配线架、室外通信机柜，三网合一光纤配线架，三网合一光缆交接箱，三网合一光纤楼道箱，ODF光纤配线架、网络机柜、光缆交接箱，不锈钢光缆交接箱，光分路器箱，光纤分线箱，ONU光纤配线箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、室内布线光缆、无源器件、线路辅助设施等。
三网合一ODF光纤配线架（柜）144芯光纤配线架、288芯光纤配线架、576芯光纤配线架、648芯光纤配线架、720芯光纤配线架、864芯光纤配线架、960芯光纤配线架、1152芯光纤配线架、1440芯光纤配线架
四网合一光纤配线柜|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
光纤配线架,英文名 Optical Distribution frame ，简称ODF，ODF光纤配线架是专为光纤通信机房设计的光纤配线设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它是光传输系统中一个重要的配套设备。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
【FTTH三网合一光纤配线架（生产厂家）共建共享三网合一箱光纤配线架（型号图片）共建共享三网合一箱光纤配线架（资料介绍）】
一、四网合一光纤配线架，共建共享光纤配线架产品概述
四网合一共建共享光纤配线架是用于光纤接入网(电信网、移动网、联通网、广电网）四网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了网络的重复线路建设，精简线路，美化环境。
二、配线架选购信息
1. 材 质： 冷轧板
2. 品 牌： 通品通信
3. ODF单元箱容量：12芯、24芯、48芯、72芯、96芯、144芯
4. ODF配线架容量：288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯、2016芯
5. 配线架类型： 直插盘式ODF，子框式ODF，三网融合（合一）ODF，四网合一光纤配线架，开放式ODF，单元箱式ODF，壁挂式ODF
6. 主要适用范围：光纤配线机房
四网合一光纤配线架|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
三、四网合一光纤配线架具有以下特点：
机架采用优质钢板制造，表面喷塑，外形美观，机构合理。
采用插片式分路器分光模式，做到插片式分光与主干盘相结合。
四网运营独立设计，单面操作。
充分考虑光缆固定，有专门的进缆和盘纤通道。
采用12芯熔配一体化左右模块，最大幅度利用有效空间，最大容量为720芯。
卡接式安装FC、SC适配器。
所用12芯熔配一体化模块可抽出至箱外，全面正面操作。
有可靠的光缆固定、开剥和接地装置。
各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

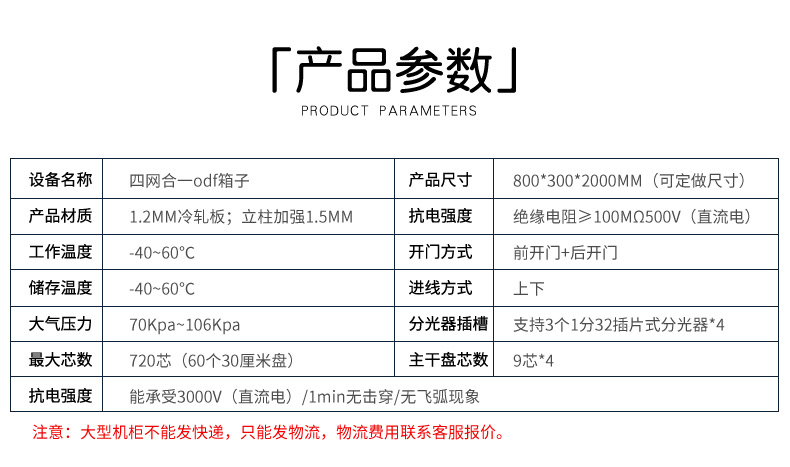

四、技术指标
环境温度：-40℃-+60℃
相对湿度：≤95%
大气压力：70kpa-106kpa
连接器损耗（插入，重复）：≤0.5db
回波损耗：pc40db, UPC≥50dB, APC≥60dB
光纤转接器插拔1000次变化量≤0.2Db
高压防护接地机箱绝对电阻：≥20000MΩ/500V(DC)
箱高压防护接地与机箱耐压≥15000V(DC)/1min，不击穿，无飞弧。
箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
机箱的秘封防护等级：达到GB4208标准IP65级。
四网合一光纤配线架|共建共享光纤配线架|四网合一ODF|四网合一机柜|四网合一直插盘配线架|插片式分光四网合一机柜|光纤配线架|三网合一光纤配线架|三网合一直插盘ODF|ODF光纤配线架|光纤配线柜|光纤机柜
■ 主要性能
使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm1310nm1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
特点：
1.机柜采用19”寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。
5.采用封闭式机柜，前后开门。
