品牌:升平
型号:SPF96
起订:100个
供应:100000个
保持电流： | 10A |
|---|---|
动作温度： | 99℃ |
温控范围： | -10℃ |
体积： | 小型 |
形状： | 尖头管状 |
用途： | 电子 |
执行标准： | 国标 |
电压特性： | 安全电压 |
熔断速度： | F/快速 |
自动复位功能： | 无 |
品牌： | 升平 |
型号： | SPF96 |
1. 适用范围：
适用于电工、电子设备和家用电器及其部件的过热保护。如用于电吹风、电热杯、热风枪、电暖器、电水壶、暖风机、电炒锅、电饭煲、电磁炉、消毒柜、空调、冰箱化霜器、干手器、爆米花机器智能坐便器、高档汽车散热片等电器上。是在温控器失效和其它过温过热下，热熔断体切断电路来保护电路不受有害过热损害。

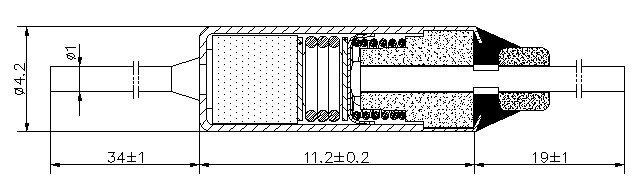

2.产品结构：
3. 主要参数：
额定动作温度：见下表， 容差 +0/-10℃
保持温度：见下表
最高极限温度：见下表
额定电压：250V
额定电流：10A
接触电阻：≤5mΩ
电气强度：断开后AC500V?min

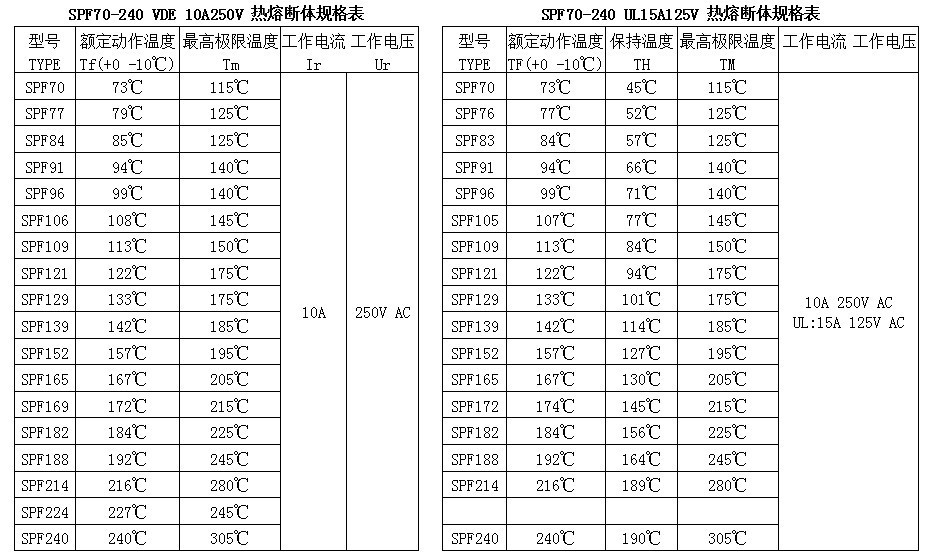

SPF70-240 10A250V VDE 热熔断体规格表
4. 订货须知：
引出线的长度有特殊要求可订做。订货时，请写明热保护器的型号、认证标志、额定电流、数量及交货日期；
如需SPF152型热保护器，额定动作温度为157℃，额定电流为10A2505V,VDE认证，数量为2000只，
可写成SPF152 157℃ 10A250V VDE 2000只
联系电话：153 5575 1190
Q Q: 497063088
备注：订货数量小于1000个买家承担运费，大于等于1000个卖家承担运费。价格为不含税价，需要开发票加10%个点。
5. 安装注意事项：
5.1.热熔断体只能在规定的额定电压、电流和指定温度的条件下使用，尤其要注意热熔断体可连续 承受的最大温度。
5.2．连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。
5.3．热熔断体采用机械连接时，应保证接触良好、牢固。引出线需要折弯使用时，应距离根部6毫米以上的部位折弯，并用工具夹紧后方可进行；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。
5.4.热熔断体引线采用焊锡连接作业时，应采取有效散热措施，焊接完毕后，应立即冷却30秒以上。对于额定温度在184℃以下的温度保险丝，应避免采用焊接方式连接。
5.5.温度保险丝采用电焊连接，引出线应采取有效散热措施，焊接电流不能通过保险丝。
5.6.热熔断体引线采用端子连接，引出线和端子必须铆接牢固。
5.7.热熔断体应避免用热缩管作为绝缘材料，以防止因热缩管加热作业时使热熔断体收到破坏。
6. 温度保险丝的术语解释：
6.1 额定工作温度: 在标准规定条件下，热熔断体改变其导电状态的温度。IEC/UL标准规定在额定值的＋0/－10℃范围内动作。UL标准简称为TF ，IEC/TUV标准简称为Tf 。
6.2最高极限温度: 温度保险丝(热熔断体)已改变导电状态，但在规定时间内其机械和电气性能不受破坏的情况下，温度保险丝(热熔断体)所能维持的最高温度。UL标准简称为TM ,IEC/TUV标准简称为Tm 。
6.3保持温度: 在温度保险丝(热熔断体)中通以额定电流，能够连续维持168小时的最高温度。在UL简称TH，IEC/TUV简称TC。
6.4实测断开温度: 接通0.01A以下电流，在每分钟以0.25-0.5℃速度升高的油池中温度保险丝(热熔断体)断开的温度称为实测温度。
