要想完整的表达CAD图形，常常需要各种不同的符号进行说明。是否能绘制出标准和多样的符号，直接关系到一张图纸的质量。浩辰机械CAD软件根据行业需求，提供了配套的符号，下面以一个轴为例，给其快速的进行符号快速的完善。
在菜单栏中启动——符号标注。

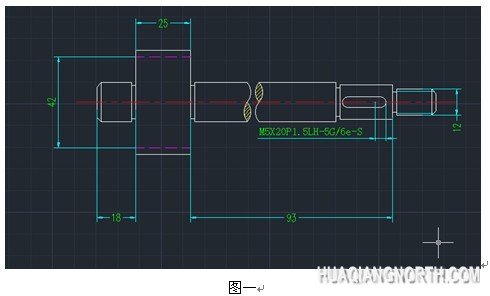

首先，打开一张绘制好的图纸，如图一所示
在该图中，我们需要对轴的粗糙度进行表示，对于多段轴需要确定两者之间的同轴度，圆孔的标注，以及参照的基准等等。
1. 轴粗糙度的标注

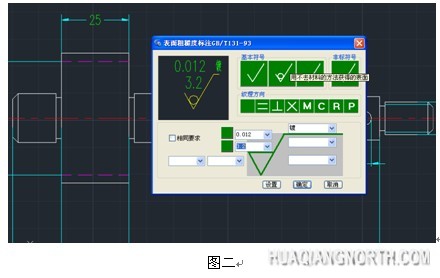

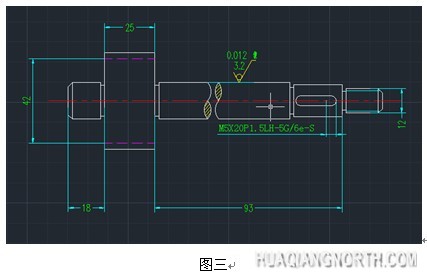

轴的加工有去除材料和其他方式，浩辰机械的粗糙度标注可以根据工艺需要标注合理的数字，还可以自定义材料和相关说明性的文字，效果如图二，图三所示：
2. 形位公差的标注

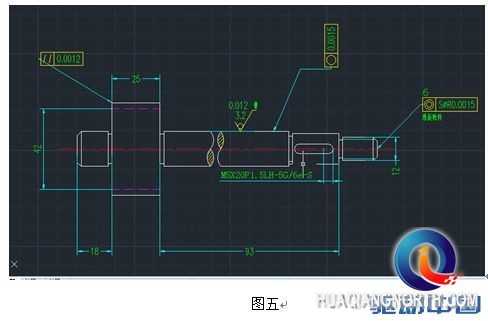

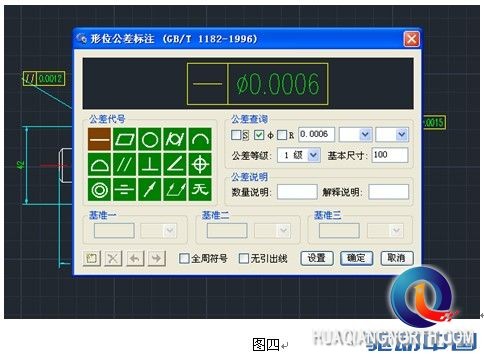

机械行业所涉及的各类形位符号，以及数值的设定和说明都可以在一个对话框中完成，而且对图纸中已有的标注，可以智能双击再修改，具体操作和效果如图四，图五所示：
3. 文本处理

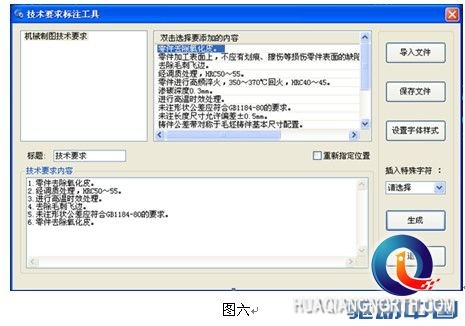

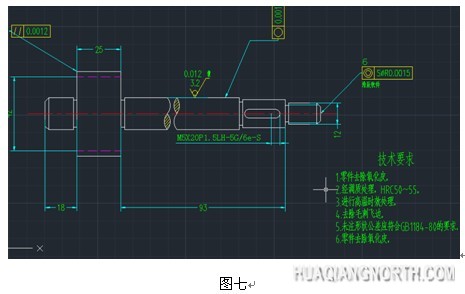

对于一些标准和技术条件，都需要有文字进行处理，浩辰软件不仅有专业的词句库还提供了例如技术条件等，而且设计师可以把外部的一些文档保存在软件安装目录下就可以直接双击调用了。具体如图六，图七所示：
总之，浩辰软件的符号标注和文档工具，能帮大家的图纸增色不少。
