iPad mini 2拆解探秘：太难维修了

　　现在国外拆解团队ifixit已经送上了iPad mini 2的真机拆解，跟Air一样，这货的组装过程中了用了大量的胶水，所以拆解起来相当麻烦。

　　iPad mini 2配备的是7.9寸屏，分辨率达到了2048×1536像素（ppi 326），搭载的64位双核A7处理器（内有M7协处理器），至于该机的RAM，拆机已经显示它确定是1GB，其摄像头组合为500万后置+120万前置，提供802.11n双通道MIMO Wi-Fi。

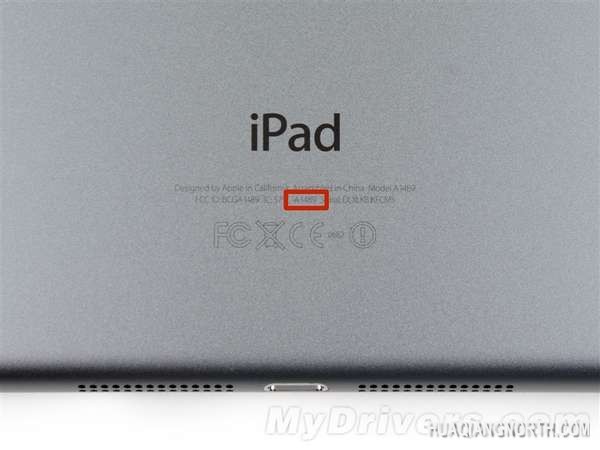

　　ifixit拆解这款iPad mini 2是Wi-Fi版本，其代号为A1489。为什么说苹果坑爹呢？文章最后会给出真相。

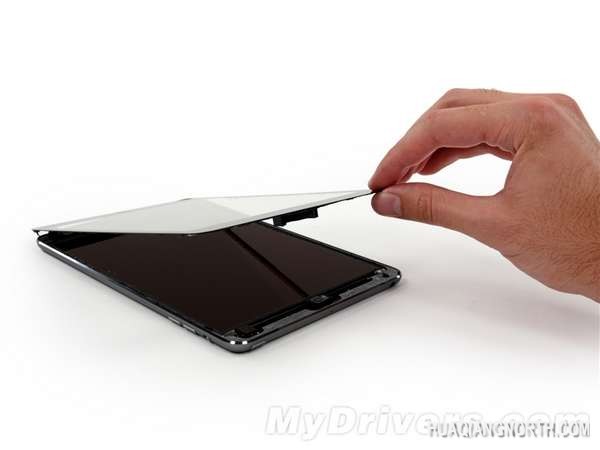

mini 2的屏幕依然使用粘合剂固定，拆解起来要格外小心。



取下固定在面板周围的螺丝，相比第一代的6颗来说，现在的mini 2固定螺丝只要7颗。

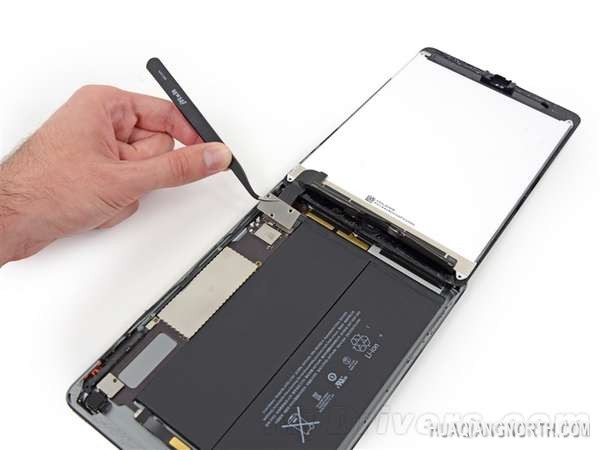

取出面板前切记先将LCD和数字转换器电缆连接器拆下

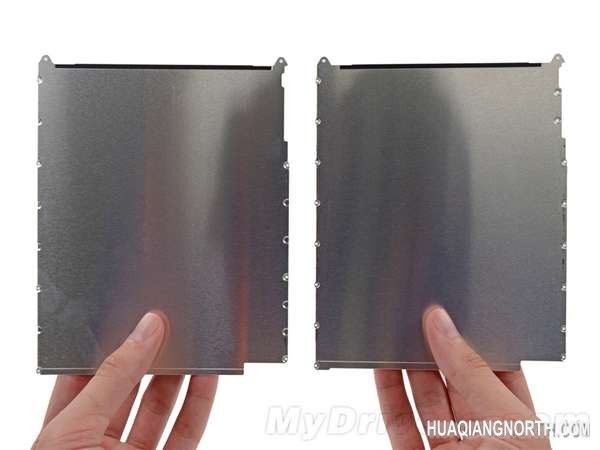

 mini 2相比上代mini厚了0.3mm，其问题出现在视网膜屏上。

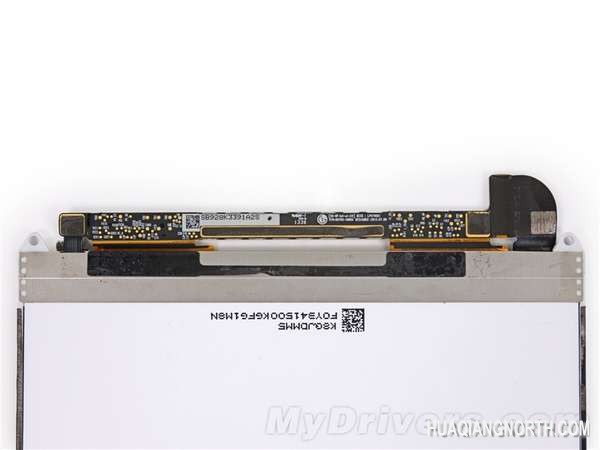

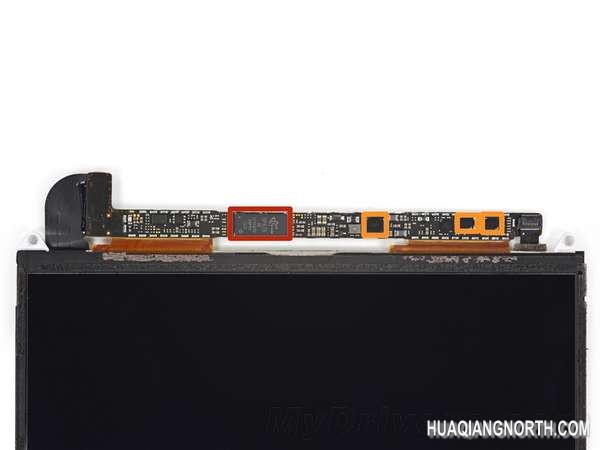

红色方框内是Parade DP675驱动，与iPad Air中的DP655很相似，橙色可能是液晶屏电源集成电路，德州仪器的TPS65143A和TPS65195。

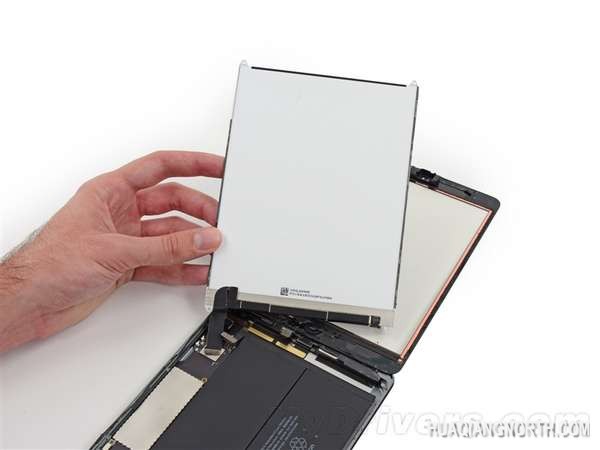

拆解这台mini 2的视网膜屏出自LG之手

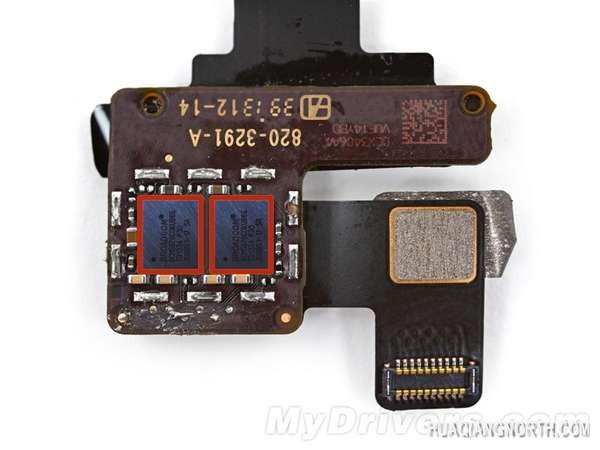

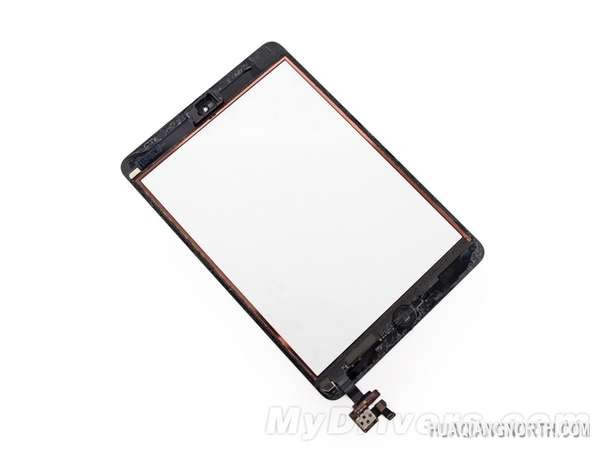

触摸屏控制器是两颗博通BCM5976，iPad Air、iPhone 5和iPhone 5s也都使用了跟它相似的控制器。

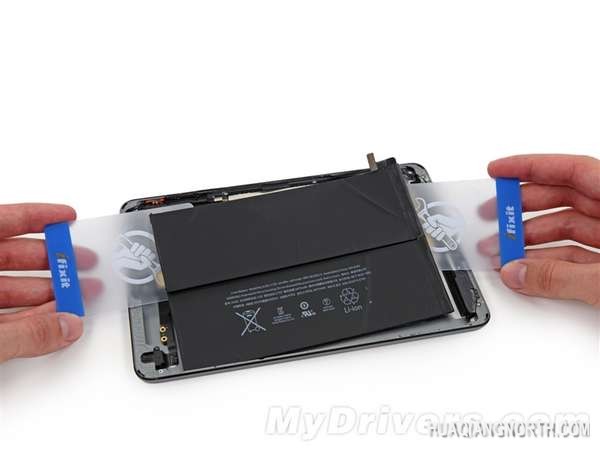

开始拆解电池

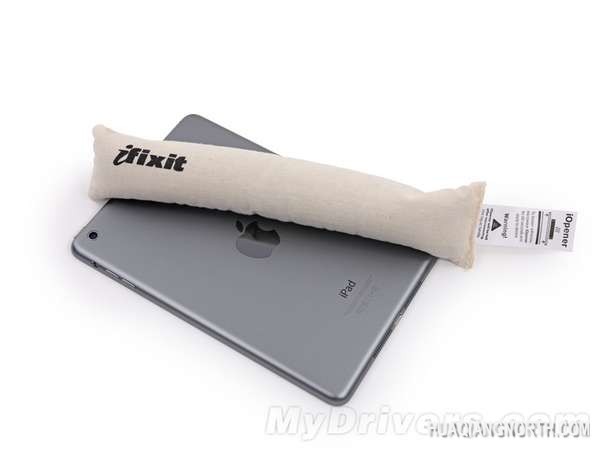

先加热

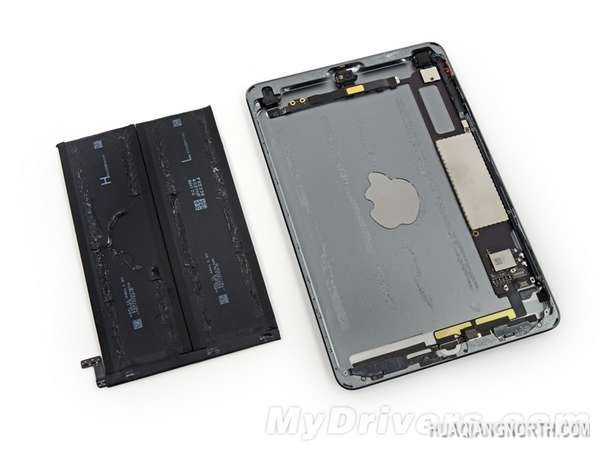

相比Air来说，min 2的电池好拆解多了，不过也是用了大量的粘合剂。

相比上代的16.3Whr容量电池来说，mini 2的电池要大很多，具体参数是3.75V、24.3Whr、6471mAh。

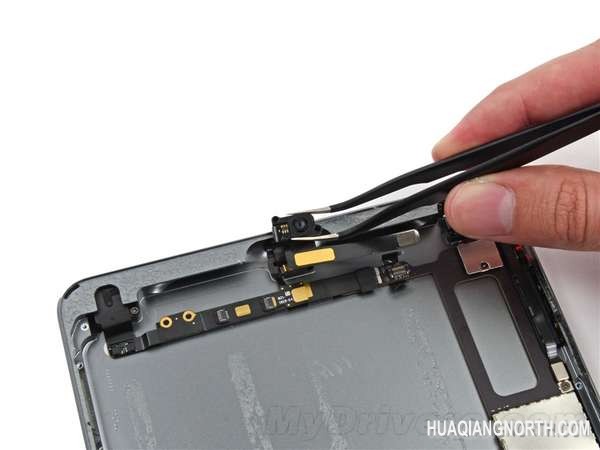

mini 2的前置摄像头（120万像素，支持720p），型号为821-1752-A。

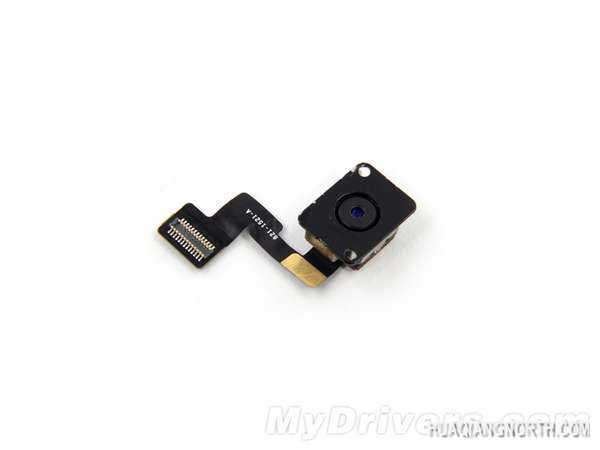

 这是mini 2的后置摄像头，500万像素

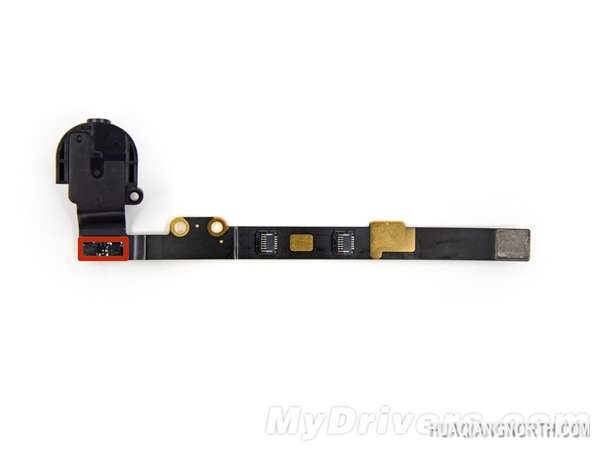

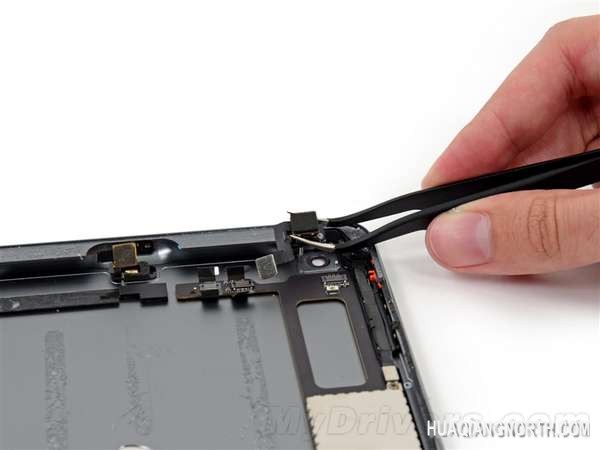

红色可能是音频放大器

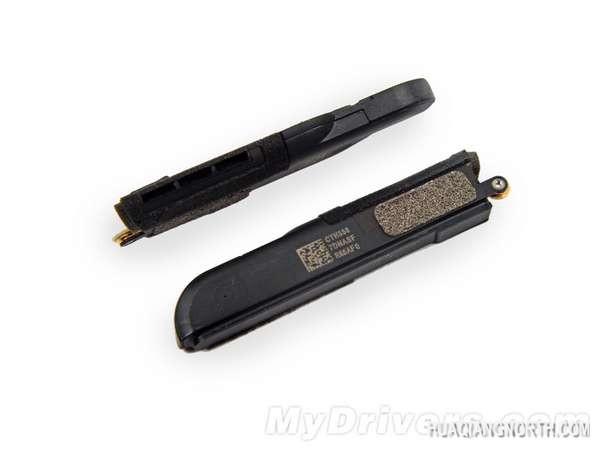

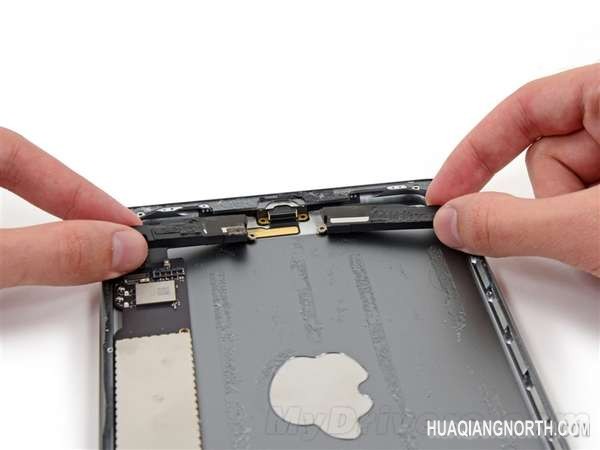

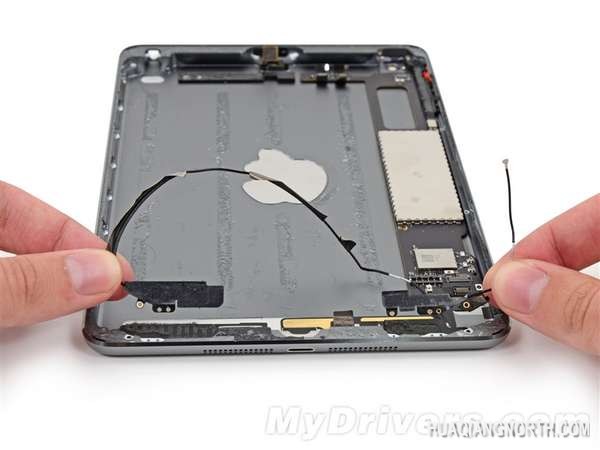

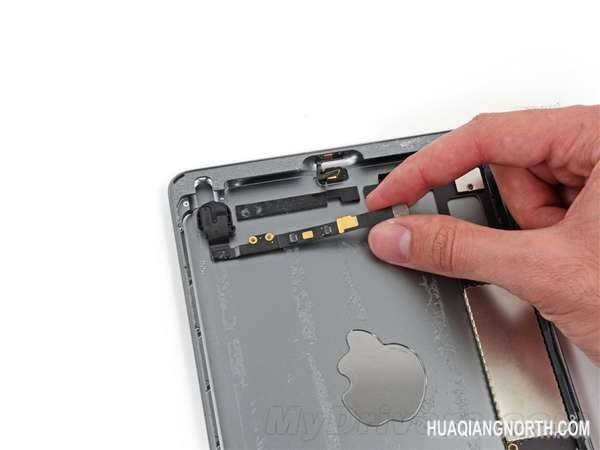

mini 2的双天线以及扬声器

开始取出主板

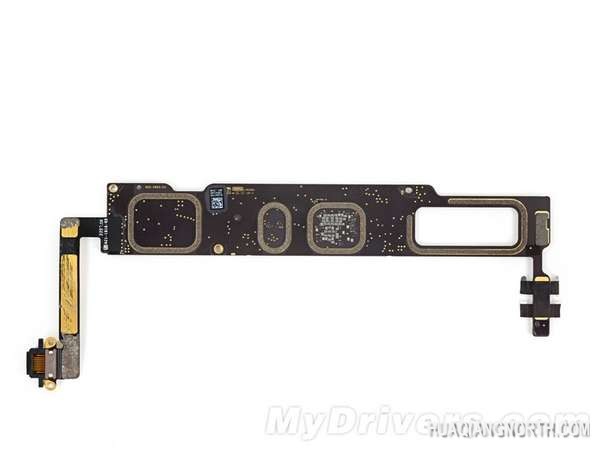

mini 2的主板已经展现在我们面前了

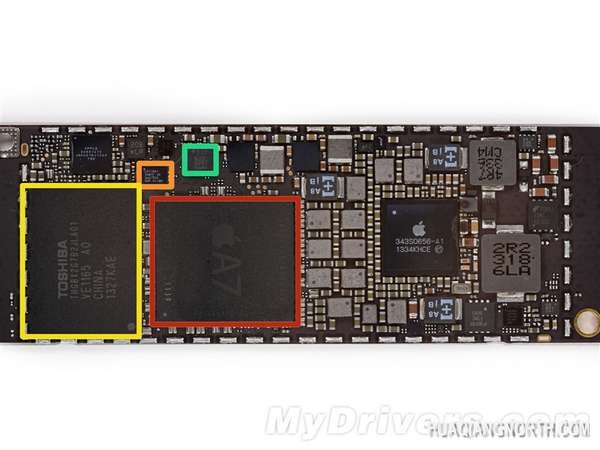

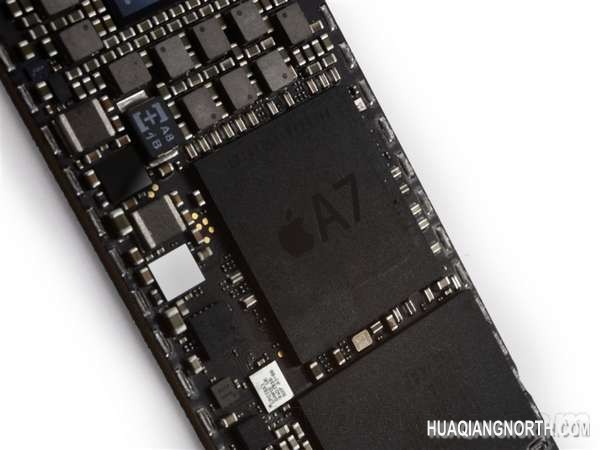

开始介绍mini 2的主板： 红色部分为A7处理器，型号为APL0698，与iPhone 5S、Air中的完全一样，不过主频定在了1.3GHz，同时mni 2内置的是尔必达F8164A1PD 1GB LPDDR3内存； 黄色部分为东芝THGBX2G7B2JLA01 16GB闪存； 绿色部分为意法半导体的B334 STMicro MEMS加速器/陀螺仪，跟Air中的完全一样； 橙色部分为M7协处理器，恩智浦NXP LPC18A1。

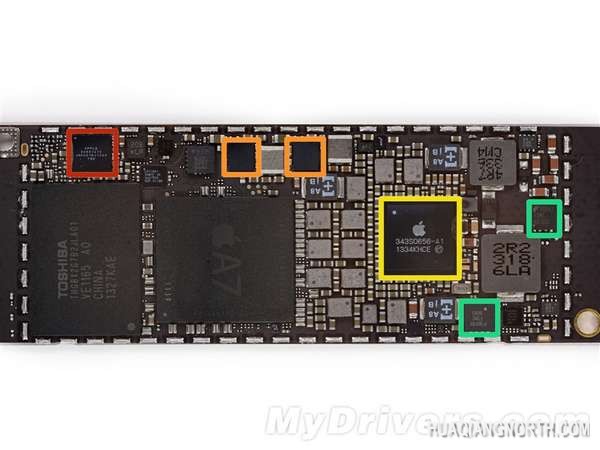

继续mini 2的主板介绍： 黄色部分为电源管理IC 343 s0656-a1，可能是Air的变种版； 绿色部分为仙童半导体厂商的 FDMC6676BZ和FDCM6683 MOSFET； 橙色部分为338S1199芯片，与之前iPad mini中的338S1077相似； 红色部分为338S1213 Cirrus音频解码芯片。

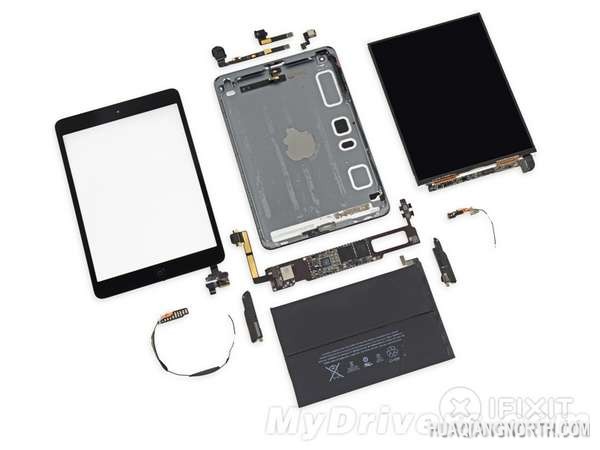

　　最后总结：拆解过iPad mini 2后，ifixit给出的该机可维修分数是2/10，也就说可维修性依然非常非常低。mini 2使用了大量的粘合剂，这给拆解过程带来了很大的困难，最让人无语的是，Lightning接口直接与主板焊接在了一起，如果你平时插拔时不小心用力过度，极有可能带来很大的麻烦（换主板麻烦够大吧）。

　　需要注意的是，mini 2的液晶屏和玻璃可以独立更换，电池没有与主板或其他组件焊接在一起。
