iFixit这星期可真是忙碌，先是拆了微软的Surface Pro 2，然后很快弄开了苹果的15寸新款视网膜版MacBook Pro，现在又盯上了13寸版。如果你觉得这次只是对上回的重复，那就大错特错了，差别可不仅仅是尺寸的变化。
配置回顾：13.3寸2560×1600视网膜屏幕(227PPI)、Intel Haswell Core i52.4GHz双核处理器、Iris Pro核芯显卡、4/8/16GB DDR3L内存、128/256/512GB固态硬盘、雷电2×2/USB3.0/HDMI接口、SDXC读卡器。

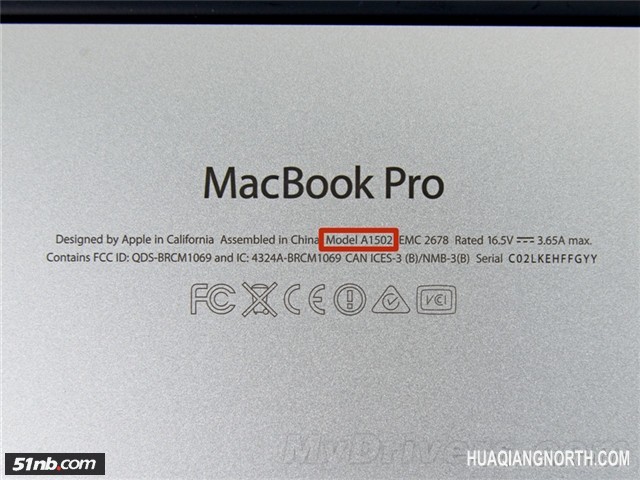

本次拆解的背部编号为A1502，从来没出现过，是不是意味着有新料？

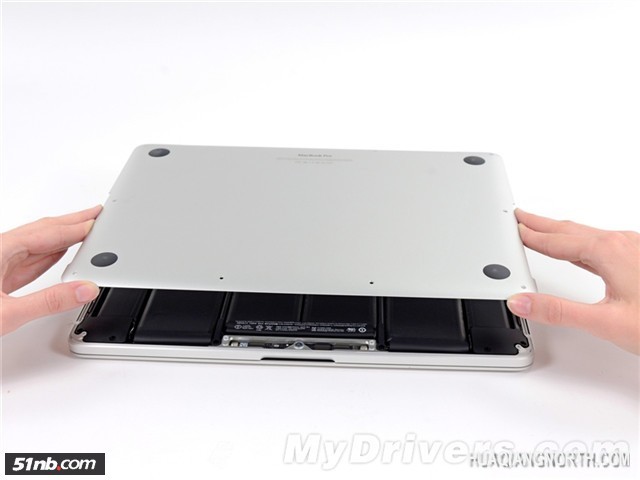

底部螺丝照旧是苹果自己的Pentalobe。
单个风扇(15寸的两个)，还有重新组织的排线和电池、新的固态硬盘。
警告标贴。

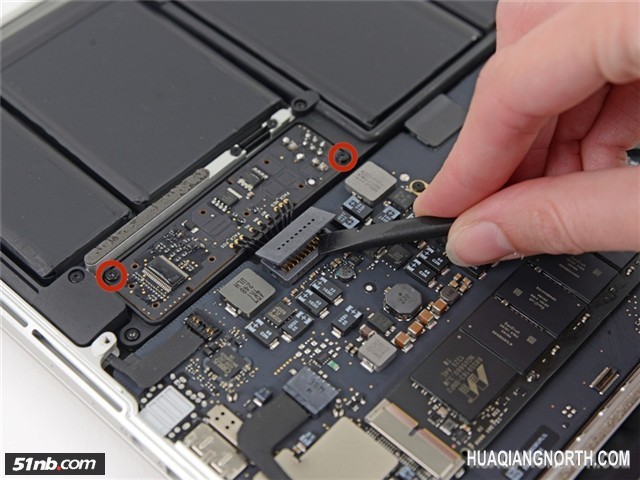

先断开供电接口，不过注意，电池电路板上的两个小螺丝(红圈处)，其实它们根本就是摆设，这块电路板其实是靠焊接的电线固定的。

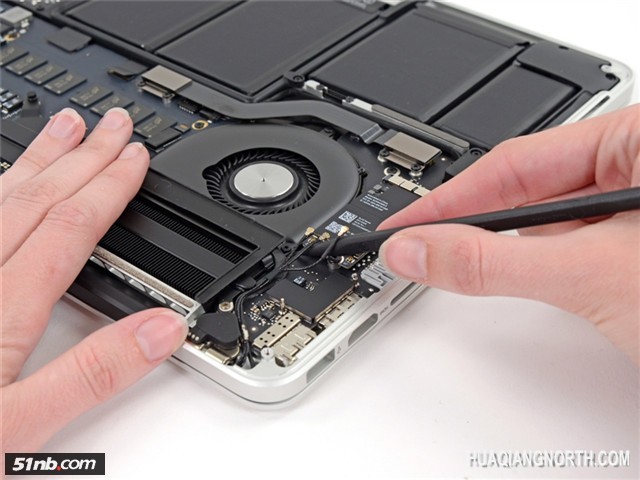

断开天线，准备取下AirPort无线网卡。
123456下一页

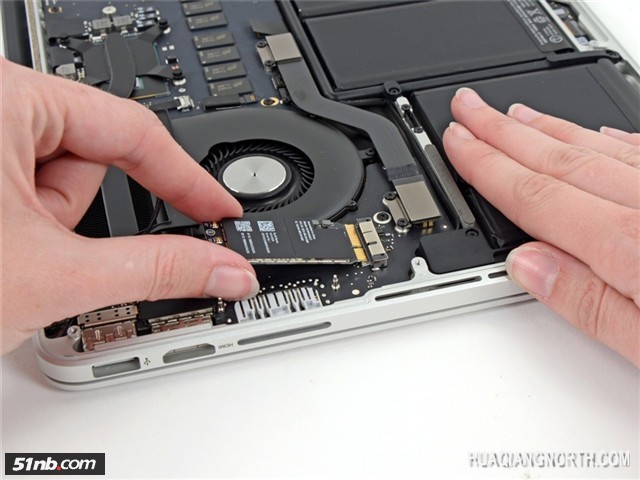

拿下无线网卡。

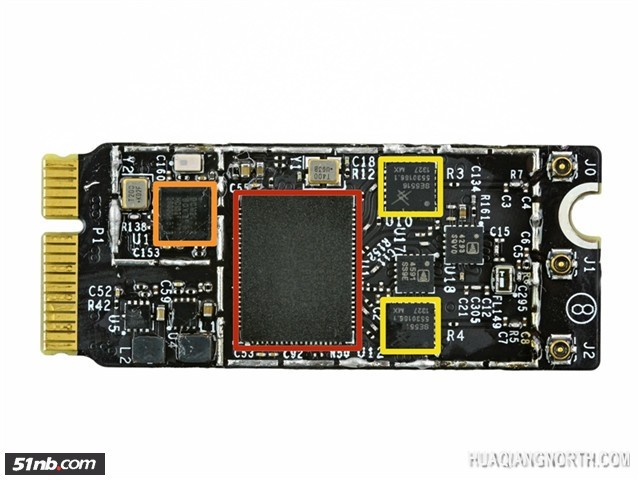

博通BCM94360CS，支持802.11ac。
博通BCM4360主控制器(红色)、BCM20702蓝牙控制器(橙色)，Skyworks SE5516双频段无线前端(黄色)，都和15寸上的完全一样。

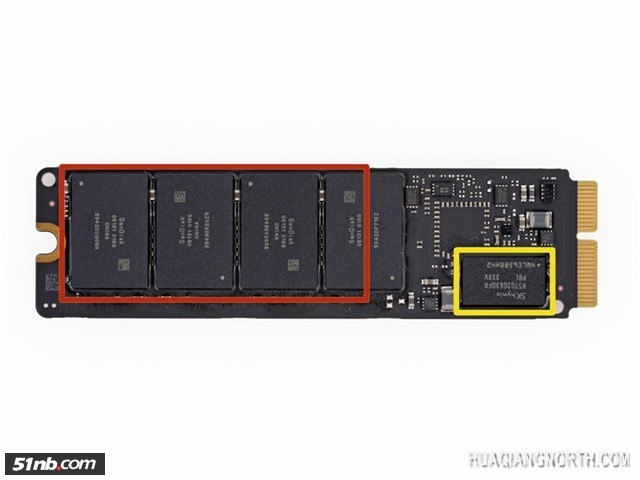

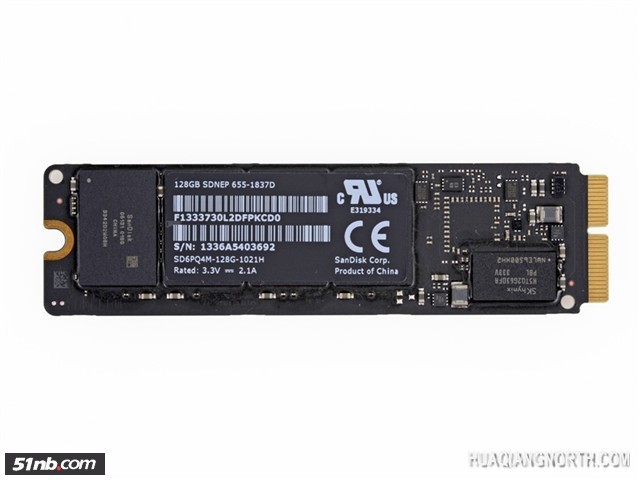

128GB PCI-E固态硬盘，但这次来自SanDisk，15寸上是三星的。苹果表示，512GB型号其实还可以选配1TB容量。

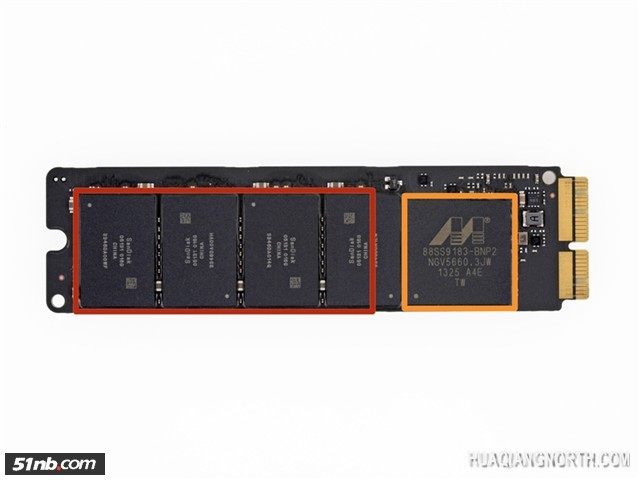

主控制器是Marvell 88SS9183，闪存颗粒是SanDisk 05131016G 16GB。
缓存是海力士H5TQ2G63DFR 256MB DDR3-1600。
上一页123456下一页
I/O子板的排线。

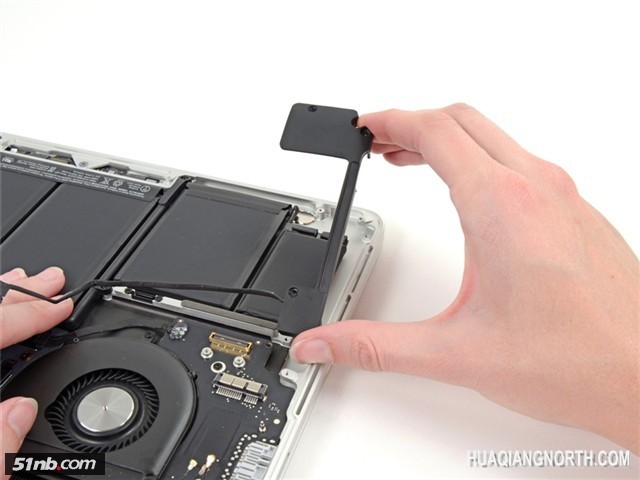

取下扬声器。

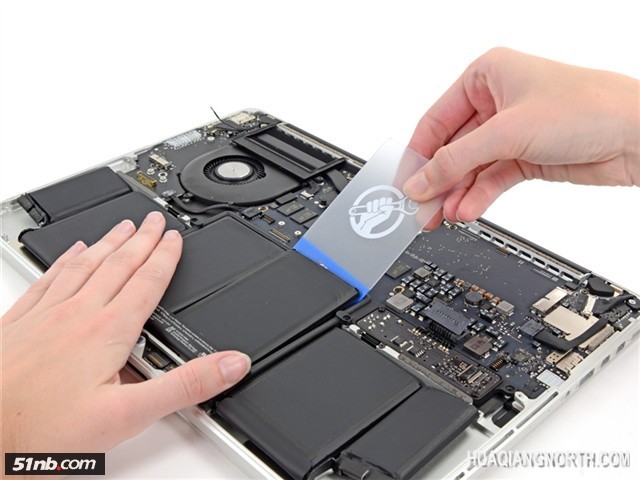

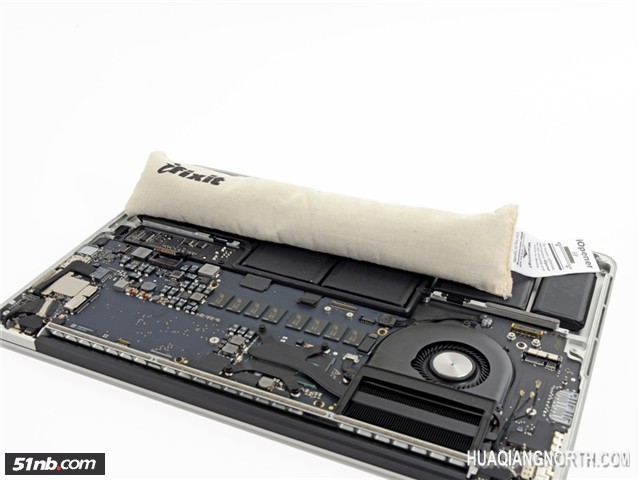

接下来对付电池，最令人头疼的电池，比15寸款上更难对付的电池。iFixit找来了各种工具，包括很多自己定制。

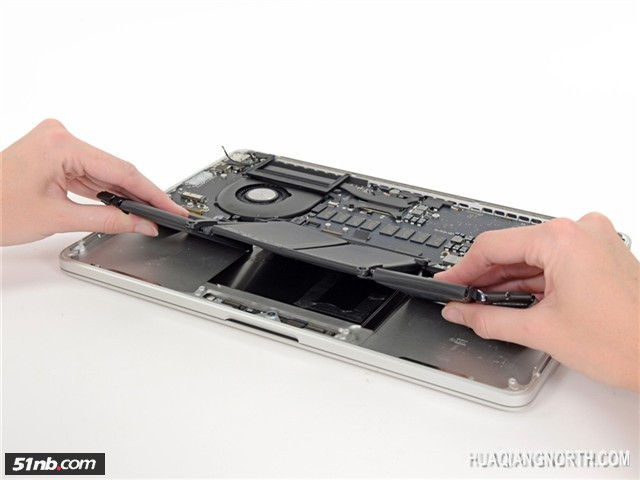

经过反复努力，电池终于被拿下。中间部分是最难的，因为这里用了太多胶水，还有排线。
六个电芯，总容量71.8Whr，电压为11.34V。比去年款的略轻一些，但是续航时间标称9个小时。
更传统的电池供电接口。
上一页123456下一页

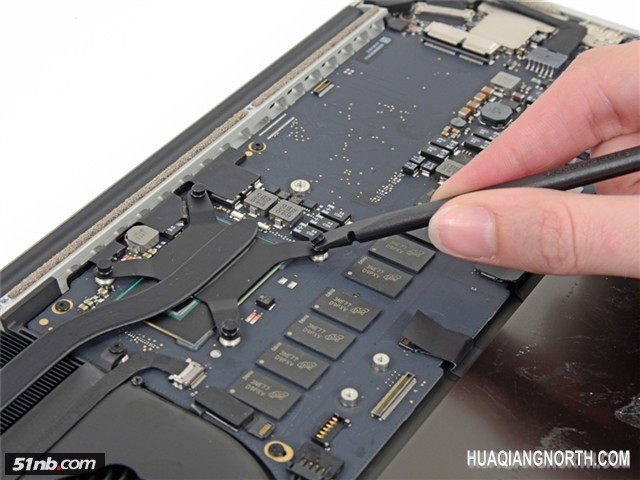

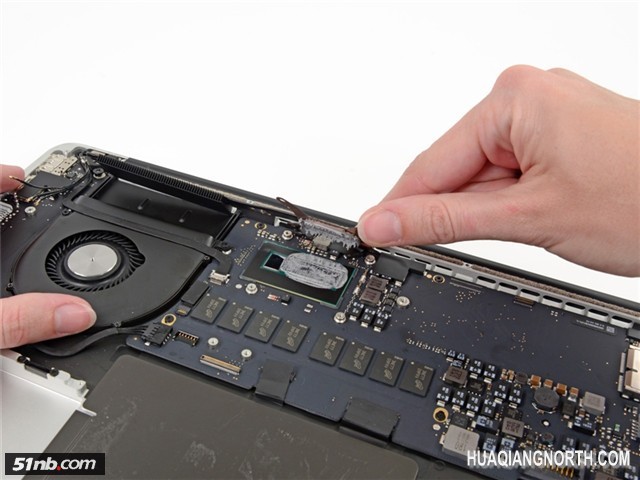

接下来向处理器进发。感谢Haswell，散热比以前简单多了。
硅脂涂得也不算多，芯片组上甚至都没有。
多么简单的底座和散热片。

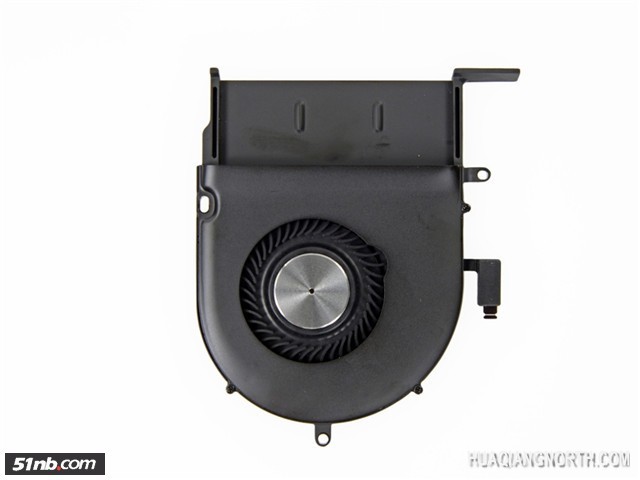

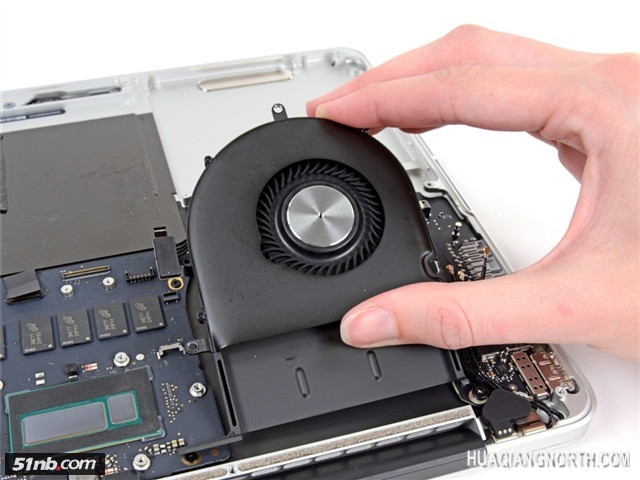

现在可以取出风扇了。

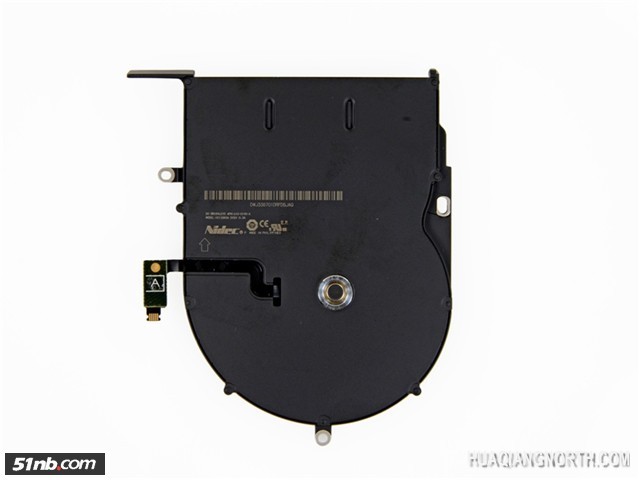

日本电产(Nidec)的风扇，没什么好说的。

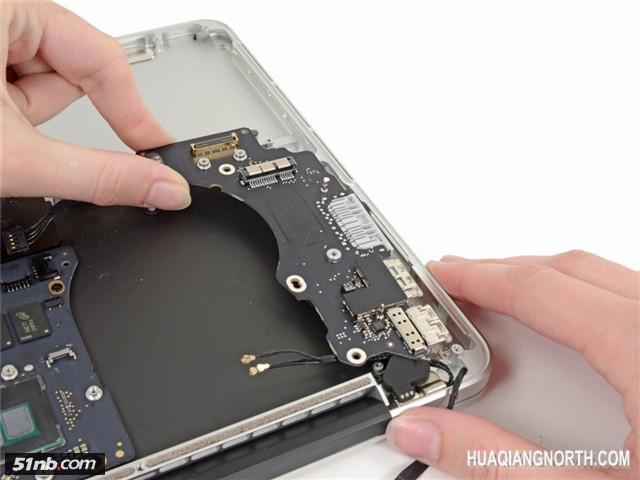

I/O子板这时候才能拿下来。
红色框内是Parade Technology PS8401A HDMI，用于去除传输距离较长和接口、数据线等因素导致的信号抖动的一个中继器，以符合HDMI 1.4标准，保证视频性能。
橙色的是NXP Semiconductors PCA9501 8-bit I/O扩展器(自带2Kb EEPROM)，黄色的则是Genesys Logic GL3219 SDXC读卡器控制器。
上一页123456下一页

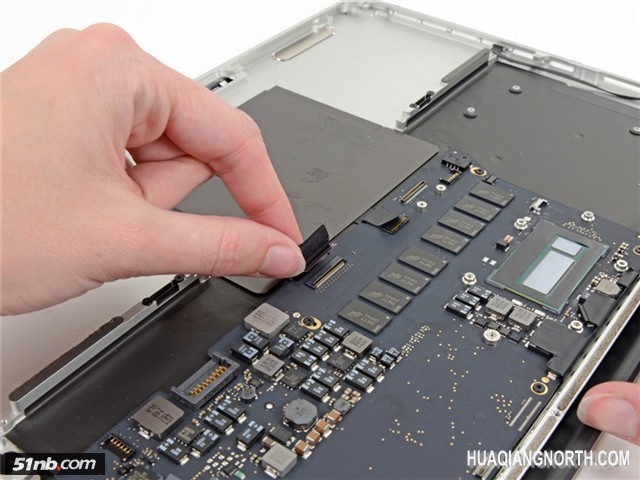

挡在主板前面的还有几个小接口。

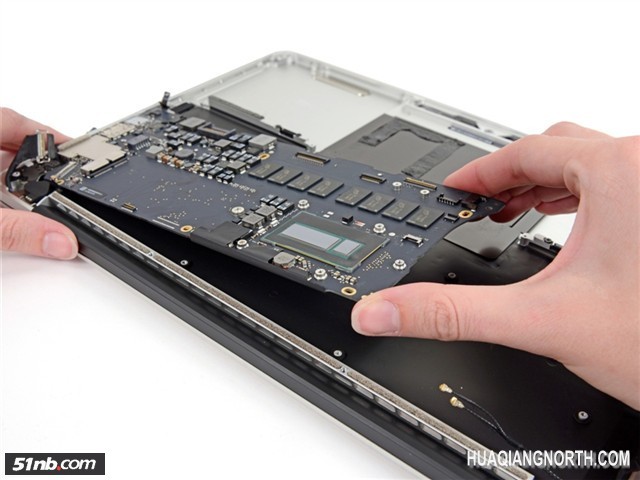

主板下来了。
主板正面：
－ 红色：Intel SR18A Core i5-4258U处理器及芯片组
－ 橙色：美光D9PXV 512MB DDR3L内存颗粒，八颗组成4GB(这里有七颗)
－ 黄色：Cirrus 4208-CRZ双通道低功耗音频编码器
－ 绿色：Intel DSL5520雷电2控制器
－ 蓝色：仙童半导体DD18BB 220A
－ 粉色：德州仪器58872D TI 37 CF61 E4
－ 黑色：K03P0 2L4 62DP

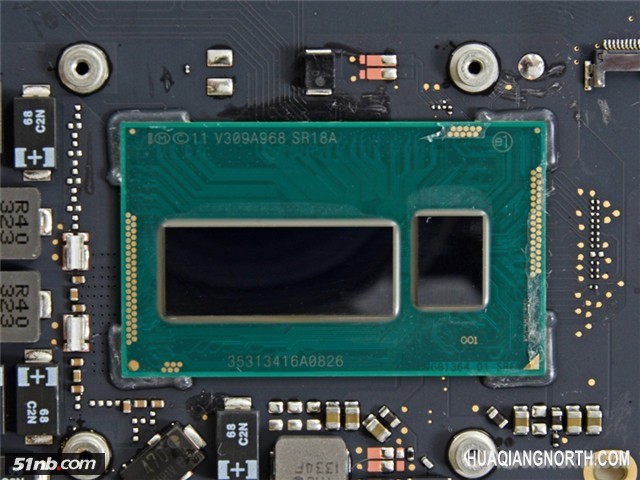

Core i5-4258U处理器，双核心四线程，主频2.4-2.9GHz，三级缓存3MB，整合图形核心Iris Pro 5100 200-1100MHz，热设计功耗28W。

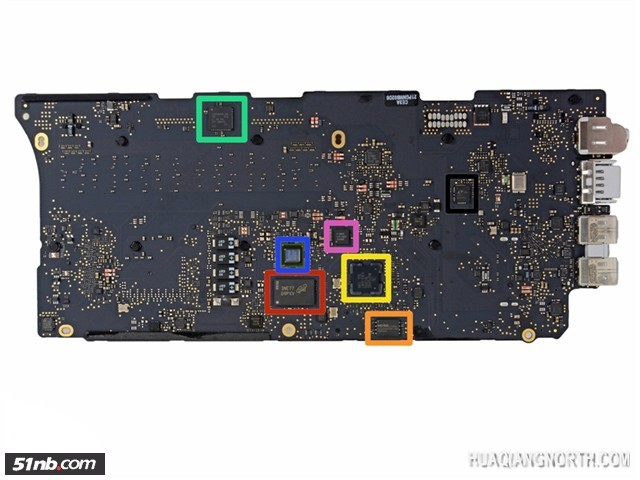

主板背面：
－ 红色：第八颗内存颗粒
－ 橙色：MXIC MX25L6406E 64Mb CMOS串行Flash
－ 黄色：德州仪器Stellaris LM4FS1EH微控制器
－ 绿色：Cypress CY8C24794-24LTXI可编程SoC
－ 蓝色：博通BCM15700A2
－ 粉色：P13WVR 12612NEE
－ 黑色：Linear Technology LT3957 B29255

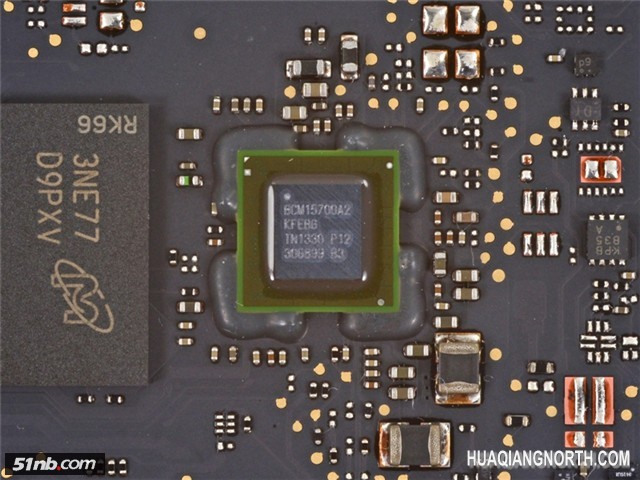

博通BCM15700A2――谁知道是做什么的？

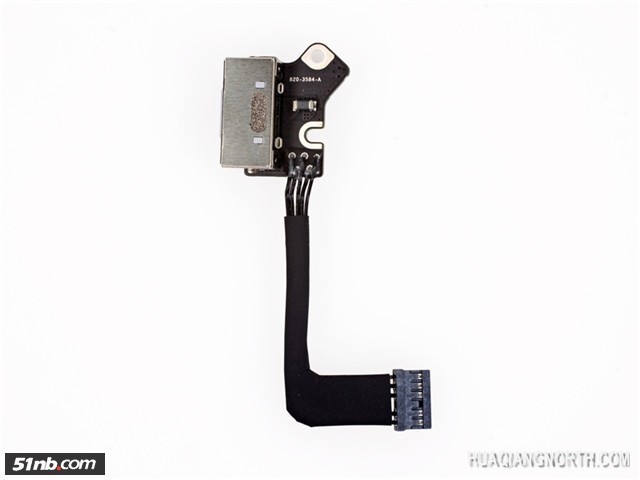

MagSafe 2供电适配器有了自己单独的接口，更换的时候就不会牵连其他接口了。此外，MagSafe 2技术本身没变，但是接口和之前略有不同。

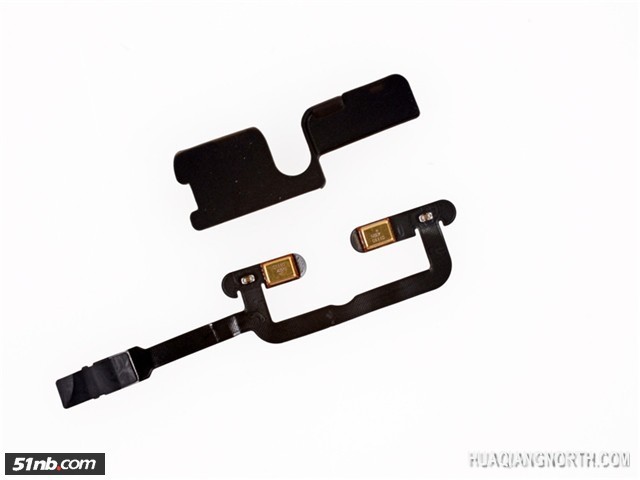

隐藏在下边的双麦克。
上一页123456下一页

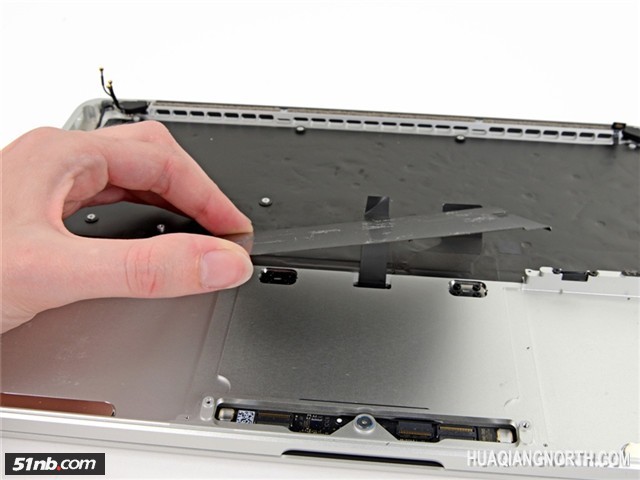

电池组下边有个金属板，兼具固定、散热作用。

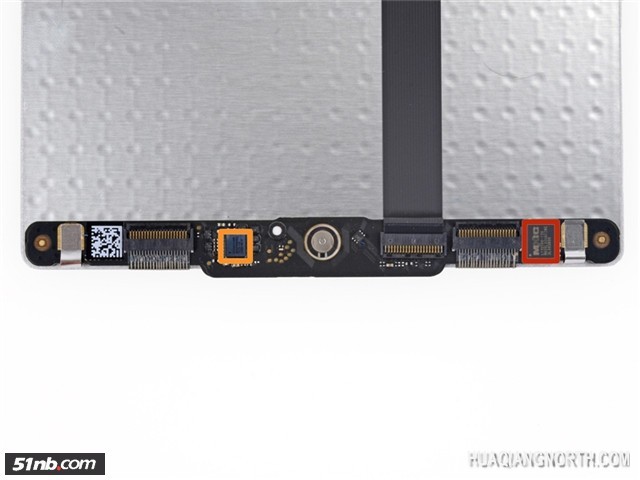

触摸板就在它下边，和去年没啥不一样。红色是Macronix MX25L2006E 16Mb CMOS串行Flash，橙色是博通BCM5976触摸屏控制器，旧款和iPhone 5里也是它。

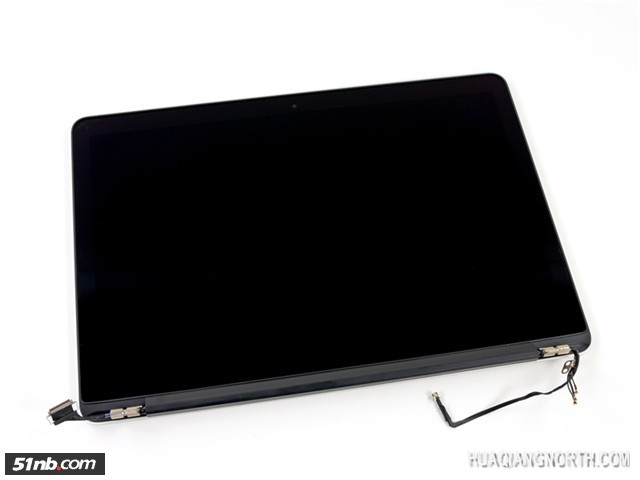

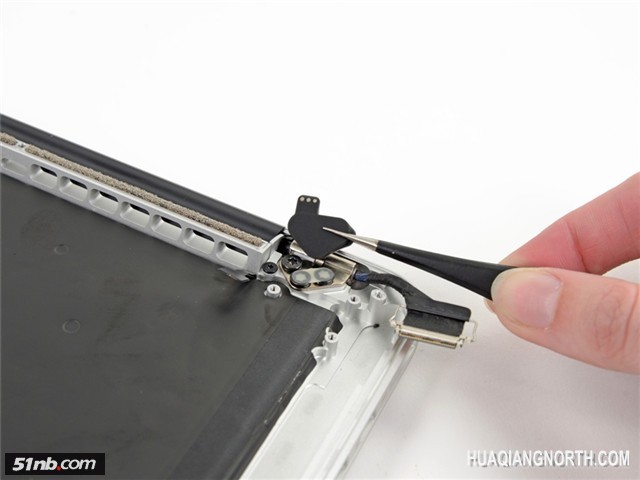

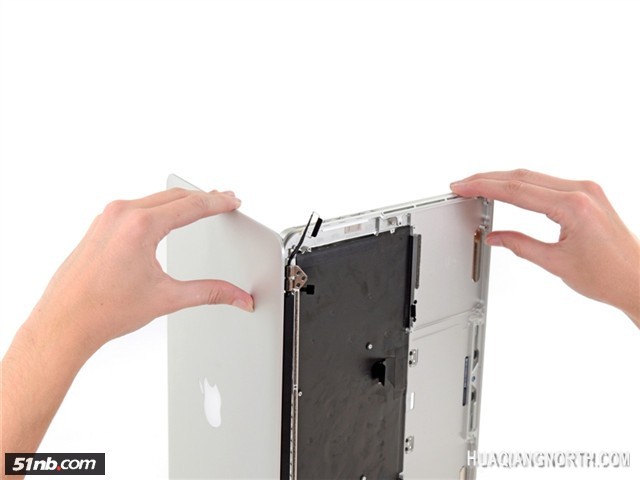

最后一步，显示器。黑色橡胶掩盖着铰链螺丝和胶水。
老规矩，显示面板和玻璃等仍然是一体的，不能单独拆卸、更换。

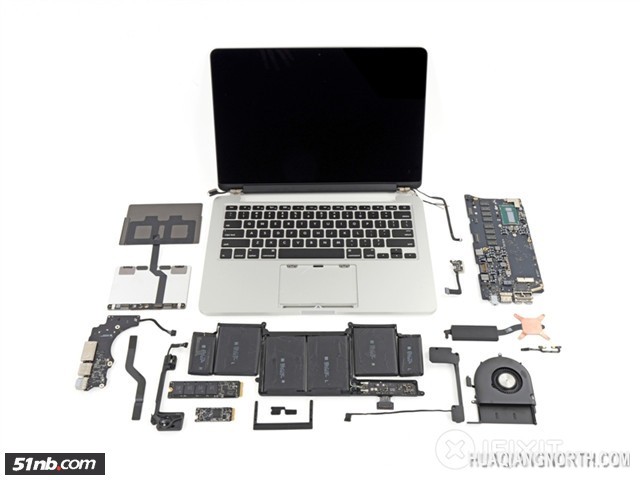

所有零部件合集。
维修指数又是1。一周内连续三次拆解，连续三次都是1，奇观。
－ 苹果独有的Pentalobe螺丝仍是第一道关卡。
－ 电池完全、坚固地用胶水固定在了外壳上，极难拆卸，而且盖住了触摸板的螺丝和排线，因此如果触摸板坏了，那就太糟了。
－ 屏幕照例是一体的。
－ 内存焊死在主板上，无法升级。
－ 固态硬盘是PCI-E的，但仍非标准格式。
